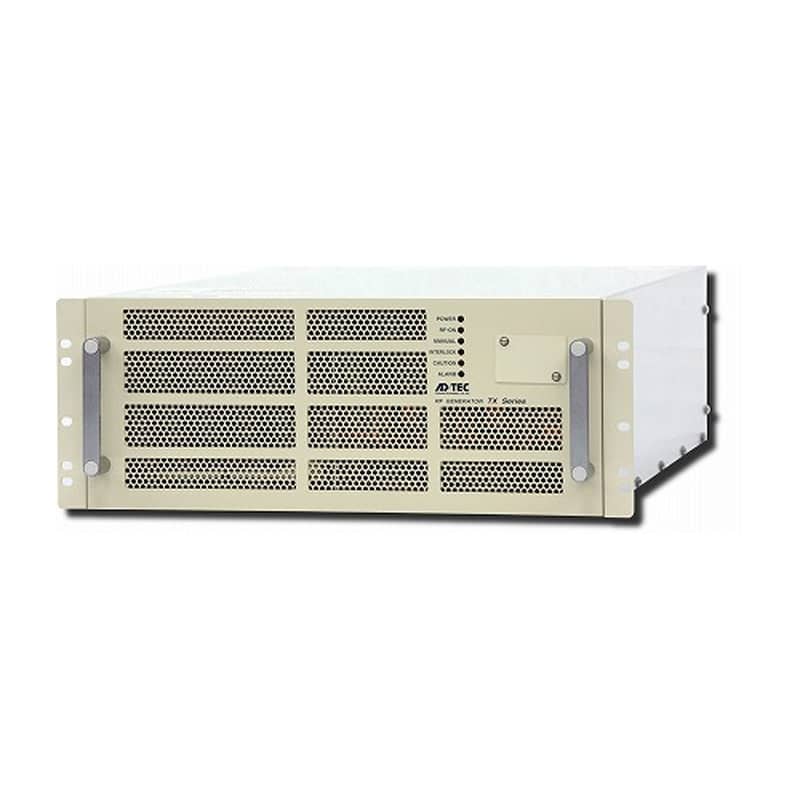

RF電源(高周波電源) – 4000W (40.68MHz) TX-4000-40M
| 4000W_40.68MHz | |
|---|---|
| 型式 | TX-4000-40M |
| 出力電力 | 0～4000W（50Ω負荷） |
| 出力周波数 | 40.68MHz |
| 出力方式 | 連続出力 |
| 出力インピーダンス | 50±2Ω |
| 出力調整範囲 | 0～4000W連続可変（設定は1W刻み） 定格出力電力4000W |
| 周波数安定度 | ±0.01%（10～40℃）水晶発振 |
| 出力偏差 | 設定値(表示電力)の±1%以内または±8Wのうち大きい方 (定格出力時／周囲温度25℃／50Ω負荷) |
| 出力安定度 | 定格電力値に対し±1% (定格出力時／周囲温度25℃／50Ω負荷) |
| リップル含有率 | -34dBc以下 (定格出力時／周囲温度25℃／50Ω負荷) |
| 高調波 | 各高次高調波成分とも基本波に対し-40dBc以内 (定格出力時／周囲温度25℃／50Ω負荷) |
| 冷却方式 | 強制空冷（FAN風量：約10.0m3/min） 水冷（流量：8.0L/min／水圧：0.5Mpa（MAX）／温度：10～35℃／コネクタ形状：NPT3/8,male） |
| 制御方式 | CPUによるフィードバックコントロール |
| 出力コネクタ | DIN 7/16型レセプタクル |
| リモート端子 | Analogコントロール (D-Sub 25Pin) 本体側メス RS-232Cコントロール (D-Sub 9Pin) 本体側メス |
| 電源 | 3相 AC400V 50-60Hz 漏洩電流 15mA/AC400V以下 |
| 外形寸法 | (W)430mm×(D)670mm×(H)177mm 突起物含まず |
| 重量 | 約45.0kg |
| 保障期間 | 2年間 |

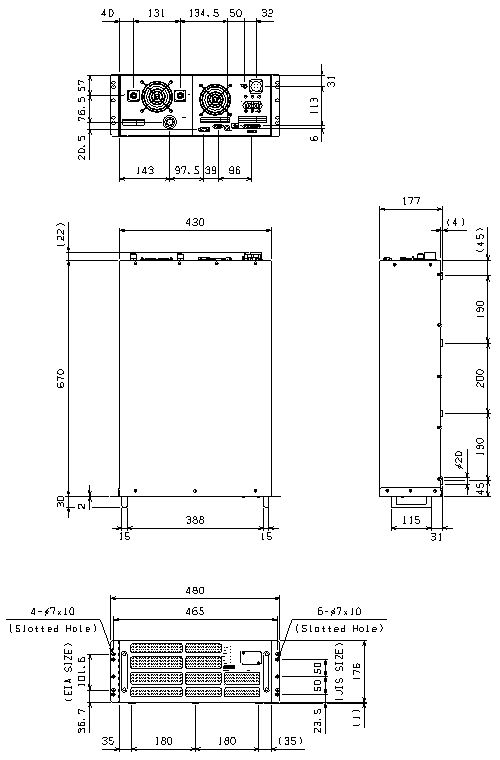

| 外形図 |  |
