RF電源(高周波電源) – 1000W (12.5MHz) TX10

1000W_12.5MHz
型式 TX10
出力電力 0~1000W(50Ω負荷)
出力周波数 12.5MHz
出力方式 連続出力
出力インピーダンス 50±2Ω
出力調整範囲 0~1000W連続可変(設定は1W刻み) 定格出力電力1000W
周波数安定度 ±0.01%(10~40℃)水晶発振
出力偏差 設定値(表示電力)の±1%以内または±2Wのうち大きい方
(周囲温度25℃/50Ω負荷)
出力安定度 定格電力値に対し±1%
(周囲温度25℃/50Ω負荷)
リップル含有率 -40dBc以下 (定格出力時/周囲温度25℃/50Ω負荷)
高調波 各高次高調波成分とも基本波に対し-45dBc以内
(定格出力時/周囲温度25℃/50Ω負荷)
冷却方式 強制空冷(FAN風量:約3.0m3/min)
制御方式 CPUによるフィードバックコントロール
出力コネクタ N型レセプタクル
リモート端子 Analogコントロール (57-type 24Pin) 本体側メス
RS-232Cコントロール (D-Sub 9Pin) 本体側メス
電源 3相 AC200-240V 50-60Hz
漏洩電流 5mA/AC200V以下
外形寸法 (W)215mm×(D)498mm×(H)145mm 突起物含まず
重量 約13.0kg
保障期間 2年間

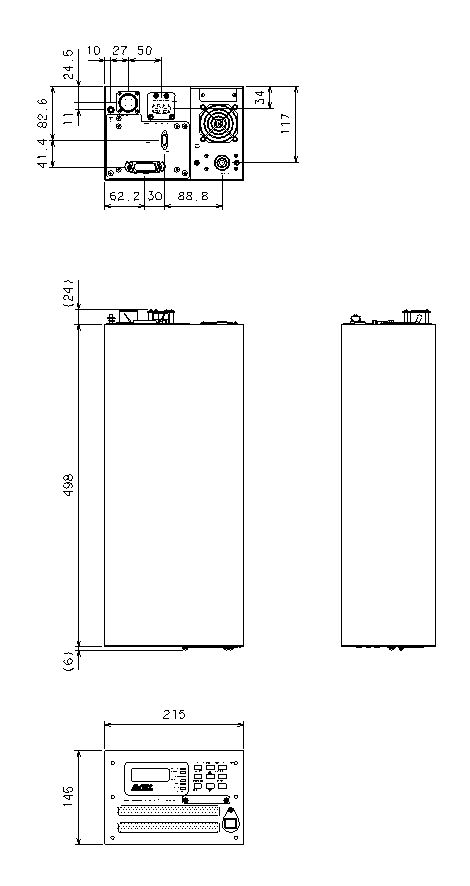

外形図
