RF電源(高周波電源) – 600W (27.12MHz) TX06
| 600W_27.12MHz | |
|---|---|
| 型式 | TX06 |
| 出力電力 | 0～600W（50Ω負荷） |
| 出力周波数 | 27.12MHz |
| 出力方式 | 連続出力 |
| 出力インピーダンス | 50±2Ω |
| 出力調整範囲 | 0～600W連続可変（設定は1W刻み）定格出力電力600W |
| 周波数安定度 | ±0.01%（10～40℃）水晶発振 |
| 出力偏差 | 設定値(表示電力)の±1%以内または±2Wのうち大きい方 (定格出力時／周囲温度25℃／50Ω負荷) |
| 出力安定度 | 定格電力値に対し±1% (定格出力時／周囲温度25℃／50Ω負荷) |
| リップル含有率 | -40dBc以下 (定格出力時／50Ω負荷） |
| 高調波 | 各高次高調波成分とも基本波に対し-45dBc以内 (定格出力時／50Ω負荷） |
| 冷却方式 | 強制空冷（FAN風量：約2.5m3/min） |
| 制御方式 | CPUによるフィードバックコントロール |
| 出力コネクタ | N型レセプタクル |
| リモート端子 | Analogコントロール (57-type 24Pin) 本体側メス RS-232Cコントロール (D-Sub 9Pin) 本体側メス |
| 電源 | 単相 AC200-240V 50-60Hz 漏洩電流 5mA/AC200V以下 |
| 外形寸法 | (W)215mm×(D)498mm×(H)145mm 突起物含まず |
| 重量 | 約13.0kg |
| 保障期間 | 2年間 |

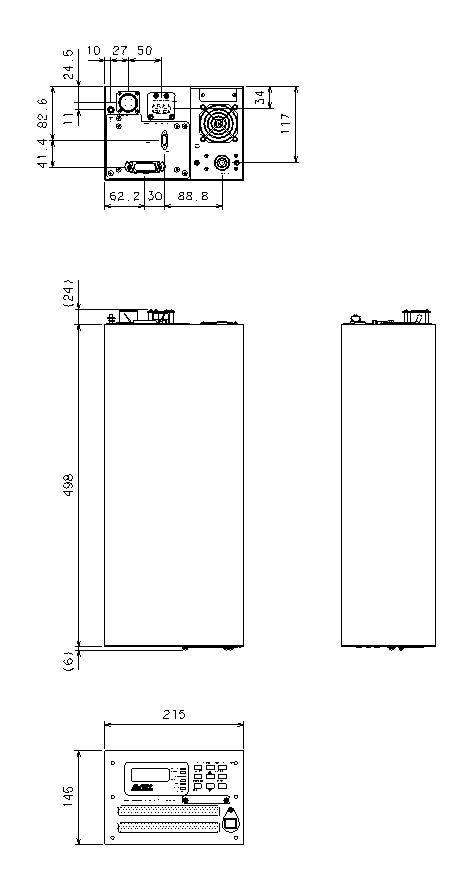

| 外形図 |  |
